Neviete, čo je dotyková obrazovka? Po prečítaní budete vedieť

V ére rýchleho technologického pokroku,dotykové obrazovkystali sa základnou súčasťou rôznych elektronických zariadení, ktoré sa bežne používajú v smartfónoch, tabletoch, automobilových displejoch a priemyselných zariadeniach.

Vznik dotykových obrazoviek

Dotykové obrazovky sú v skutočnosti dlhšie, ako si vieme predstaviť.

Koncept technológie dotykovej obrazovky bol prvýkrát navrhnutý v štyridsiatych rokoch 20. storočia a prvý pravý dotykový displej vytvoril v roku 1965 Eric Arthur Johnson, inžinier spoločnosti Royal Radar Company vo Veľkej Británii. Johnson spočiatku opísal svoj vynález, ktorý teraz nazývame kapacitný dotykový displej, v článku uverejnenom v elektronických listoch.

Funkcia

Pre prevádzkové pohodlie dotykové obrazovky nahradili myši a klávesnice. Dotykové obrazovky sú inteligentné zariadenia, ktoré môžu zobrazovať informácie, komunikovať s programovateľnými logickými radičmi (PLCS) a majú pamäťové a programovateľné schopnosti. Môžu zobrazovať prevádzkový stav PLC, rýchlosť výrobnej linky a ďalšie.

Zásada

Jednoducho povedané, odporovédotykové obrazovkyNa reguláciu vodivosti obrazovky použite snímanie tlaku. Jeho štruktúra je v podstate filmom na skle. Priľahlé povrchy filmu a skla sú potiahnuté ITO (oxidy india cín), nano-indickým oxidom oxidu (ITO). ITO má vynikajúcu vodivosť a transparentnosť. Keď sa prst dotkne obrazovky, vrstva ITO na spodnom filme kontaktuje vrstvu ITO na hornom skle. Ďalej senzor prenáša zodpovedajúci signál, ktorý sa odosiela do procesora prostredníctvom konverzného obvodu. Tento signál sa potom prevedie na hodnoty X a Y na obrazovke, dokončuje kliknutie a zobrazenie ich na obrazovke.

Ak chcete pracovať, musíte sa najprv dotknúť dotykovej obrazovky namontovanej na prednej strane displeja prstom alebo iným objektom. Systém potom vyhľadá a vyberie informácie na základe umiestnenia ikony alebo ponuky, ktoré sa dotklo prstam.

Hlavné typy dotykových obrazoviek

Na základe ich prevádzkového princípu a média používaného na prenos informácií sú dotykové obrazovky klasifikované ako: odporové, infračervené

 povrchová akustická vlna a kapacitná.

Odporné dotykové obrazovky: Obrazovka pozostáva z multikompozitového filmu, ktorý sa zhoduje s povrchom displeja. Má základnú vrstvu zo skla alebo plexiskla a priehľadnú vodivú vrstvu na povrchu. Horná vrstva je pokrytá tvrdým, hladkým, plastovou vrstvou odolnou voči škrabancom. Vnútorný povrch je tiež potiahnutý priehľadnou vodivou vrstvou. Početné malé (menej ako tisíc usm) priehľadné rozpery oddeľujú tieto dve vodivé vrstvy na izoláciu. Kľúč k odporúčaným dotykovým obrazovkám spočíva v materiálovej technológii.

Odporné typy a aplikácie dotykovej obrazovky

Odporné dotykové obrazovky fungujú v úplne izolovanom prostredí, imunitné voči prachu a vlhkosti. Môžu sa dotknúť akéhokoľvek objektu a môžu sa použiť na písanie a kreslenie. Obzvlášť sú vhodné na priemyselnú kontrolu a kancelárske využitie s obmedzeným personálom.

Typy:

Odporné dotykové obrazovky sú kategorizované ako štyri, päť- alebo šesť vodičov viacúčelové rezné dotykové obrazovky, v závislosti od počtu kolíkov.

Dotykové obrazovky s akustickými vlnami:

Dotykový panel povrchovej akustickej vlny dotykovej obrazovky môže byť plochý, sférický alebo valcový sklenený doska namontovaná na prednej strane CRT, LED, LCD alebo iného displeja. Táto sklenená doska je jednoducho temperované sklo; Na rozdiel od iných technológií dotykovej obrazovky chýba žiadny film alebo prekrytie. Sklenená obrazovka má zvislé a horizontálne ultrazvukové vysielacie prevodníky v ľavom hornom a dolnom pravom rohu, zatiaľ čo dva zodpovedajúce ultrazvukové prijímajúce prevody sú umiestnené v pravom hornom rohu.

Štyri okraje sklenenej obrazovky sú vyryté presne rozmiestnenými reflexnými pruhmi v uhloch 45 stupňov, čo zvyšuje hustotu.

Ako to funguje: vysielací prevodník prevádza elektrický signál odoslaný ovládačom pomocou kábla dotykovej obrazovky na akustickú energiu, ktorá sa potom prenáša na ľavý povrch. Presné reflexné pruhy na spodnej časti skla odrážajú akustickú energiu smerom nahor, rovnomerne ju odrážajú. Akustická energia potom prechádza cez povrch obrazovky, kde je zaostrená na pravú čiaru pomocou reflexných pruhov vyššie a šíria sa k prijímajúcim meničom na osi X. Prijímajúce prevodníky prevádzajú energiu vrátenej povrchovej akustickej vlny na elektrický signál.

Výhody:

1. Touch dotykových obrazoviek povrchovej akustickej vlny sú odolné voči vibráciám, vďaka čomu sú vhodné pre verejné priestory.

2. Technológia povrchových akustických vĺn ponúka druhú charakteristiku: rýchla rýchlosť odozvy, najrýchlejšie zo všetkých dotykových obrazoviek a hladký pocit. 3. Treťou charakteristikou technológie povrchovej akustickej vlny (SAW) je jej stabilný výkon. Pretože princíp technológie SAW je stabilný, ovládač s dotykovým displejom SAW vypočíta polohu dotyku meraním polohy útlmu momentu v časovej osi. Dotykové obrazovky SAW sú preto mimoriadne stabilné a ponúkajú veľmi vysokú presnosť.

4. Štvrtou charakteristikou dotykových obrazoviek SAW je, že karta ovládača dokáže rozlišovať medzi kvapkami prachu a vodou, prstom a množstvom dotyku.

5. Piata charakteristika dotykových obrazoviek SAW je ich reakcia na osi z tretej osi, známa tiež ako reakcia na osi tlaku. Dôvodom je, že čím väčšia sila sa užívateľ dotkne obrazovky, tým širší a hlbší útlm v záreze pri prijímanej signálovej vlny.

Nevýhody: Nevýhodou dotykových obrazoviek SAW je to, že kvapôčky prachu a vody na povrchu dotykovej obrazovky blokujú prenos vĺn píly. Zatiaľ čo karta inteligentného ovládača to dokáže zistiť, akumulácia prachu na určitú úroveň výrazne zoslabuje signál, čo spôsobuje, že dotyková obrazovka SEW sa stane pomalým alebo dokonca nefunkčným. Preto dotykové obrazovky SAW ponúkajú modely odolné voči prachu. Na druhej strane sa odporúča pamätať na pravidelné čistenie dotykovej obrazovky každoročne.

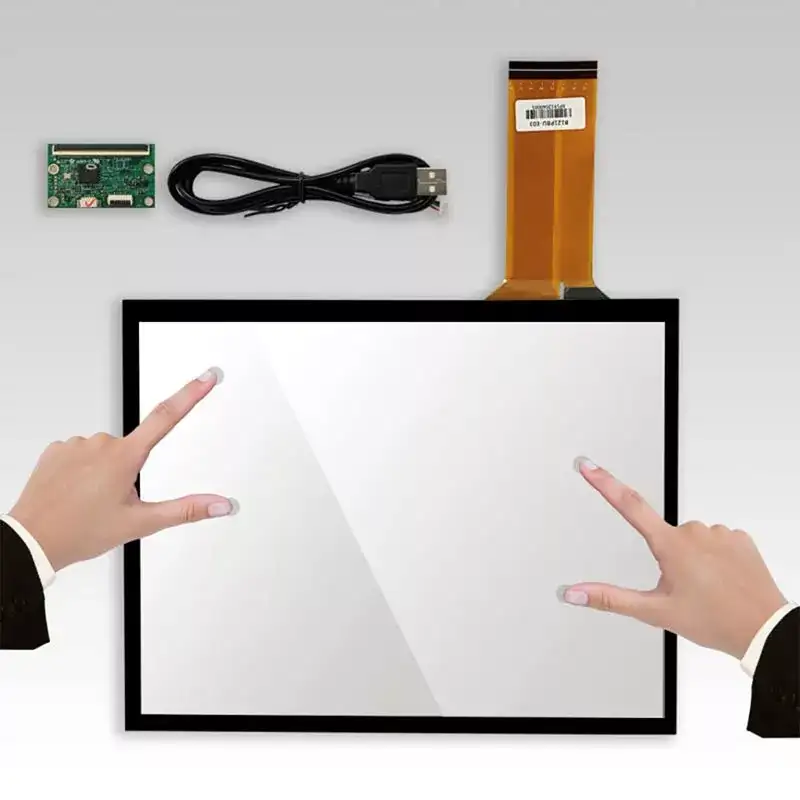

Kapacitné dotykové obrazovky

Kapacitné dotykové obrazovky sú primárne skonštruované potiahnutím sklenenej obrazovky priehľadným filmom a potom pokrytím vodivej vrstvy ochranným sklom. Tento dizajn dvojitého skla dôkladne chráni vodivú vrstvu a senzor. Ďalej sú úzke elektródy poklepané na všetkých štyroch stranách dotykovej obrazovky, čím sa vytvárajú nízko napätie elektrické pole AC v vodivej vrstve. Keď sa používateľ dotkne obrazovky, kondenzátor spoja sa vytvorí medzi elektrickým poľom používateľa, prstom a vodivou vrstvou. Prúd generovaný elektródami tečie do dotykového bodu, s veľkosťou prúdu úmerne vzdialenosti medzi prstom a elektródami. Ovládač za dotykovou obrazovkou vypočíta veľkosť a pomer prúdu, aby presne určil umiestnenie dotykového bodu.

Infračervenýdotykové obrazovkysú lacné, ľahko sa inštalujú a sú vysoko citlivé na ľahké aj rýchle dotyky. Pretože infračervené dotykové obrazovky sa však spoliehajú na infračervené svetlo na snímanie, ich presnosť môžu ovplyvniť zmeny vo vonkajšom osvetlení, ako je slnečné svetlo a vnútorné reflektory. Okrem toho infračervené dotykové obrazovky nie sú vodotesné alebo náchylné na nečistoty. Akýkoľvek malý cudzí objekt môže spôsobiť chyby a ovplyvniť ich výkon, vďaka čomu sú nevhodné na vonkajšie alebo verejné použitie. Či už ide o hromadnú výrobu alebo prispôsobené služby, výrobcovia dotykovej obrazovky neustále inovujú a optimalizujú svoje procesy a služby tak, aby vyhovovali rôznym potrebám v rámci odvetvia i mimo neho, čo zákazníkom poskytuje prvotriedny zážitok z produktov dotykovej obrazovky. Pochopenie týchto jedinečných predajných miest vám pomôže lepšie pochopiť základné znalosti odvetvia dotykových obrazoviek.
